一、方案概述

在工业 4.0 与智能制造快速落地的今天，传统 PLC 本地控制模式已难以满足随时随地监控、远程调试、异常快速响应的需求。车间设备分散、异地站点运维成本高、故障到场不及时、数据无法实时查看，成为自动化行业普遍痛点。

本方案基于巨控 GRM 系列智能网关模块 + 巨控云平台 + 手机 APP，构建一套低成本、高稳定、易部署的 PLC 手机远程控制系统。无需改造原有 PLC 程序，无需搭建自建服务器，即可实现手机远程启停设备、参数修改、状态监控、历史曲线查询、报警推送、远程程序下载调试等功能，适用于生产线、泵站、暖通、环保、智能制造等多场景。

二、系统架构与核心组件

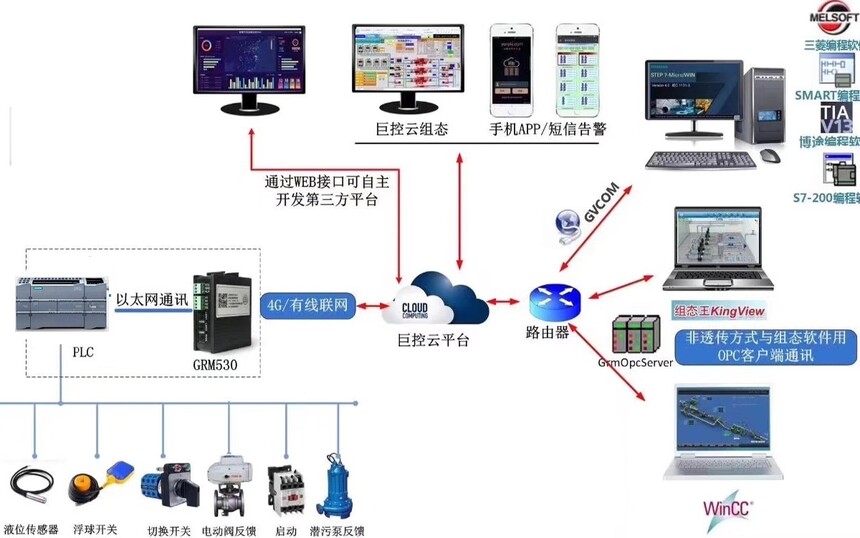

整体采用 “现场采集层 — 边缘网关层 — 云端服务层 — 移动应用层” 四层架构，全链路加密、断线自动重连，确保数据实时可靠。

1. 现场采集层（PLC 与外设）

• 支持西门子、三菱、欧姆龙、台达、信捷等主流品牌 PLC巨控；

• 接口：以太网、RS485、RS232、PPI、MPI等；

• 采集内容：I/O 状态、寄存器数据、温度 / 压力 / 流量等传感器信号。

2. 边缘网关层（巨控 GRM 模块，核心）

选用 **GRM550（4G 全网通）、GRM242Q-C（经济型）、GRM562F-C（5G 高速）** 等型号，作为 PLC 与云平台的桥梁：

• 多协议兼容：内置西门子 S7、三菱 FX/Q、Modbus      RTU/TCP 等协议，无需编程，一键匹配；

• 多网口联网：支持4G/5G、WiFi、以太网，偏远工地好 4G，稳定车间用以太网；

• 数据加密压缩：传输加密 + 智能压缩，流量节省 50%+，100 变量 3 秒更新月流量仅约 100MB；

• 断线自动重连：网络恢复自动续传，数据不丢包、指令不丢失。

3. 云端服务层（巨控云 yunplc.com）

• 设备管理：模块 SN 绑定、权限分级、在线状态监控；

• 变量映射：PLC 寄存器与云端变量实时同步，支持跨设备数据互通；

• 数据存储与报警：历史数据存储、曲线生成、APP / 微信 / 短信 /      电话报警，异常秒级推送；

• 免自建服务器：企业无需投入服务器与运维，即插即用、终身维护。

4. 移动应用层（巨控云 APP）

• 免费下载：安卓 /iOS 应用商店搜索 “巨控云”；

• 可视化界面：流程图、仪表盘、状态指示灯，直观展示设备运行；

• 远程控制：一键启停、参数修改、点动控制、模式切换；

• 远程调试：支持 PLC 程序远程上传 / 下载 / 在线监控（授权用户）；

• 多设备管理：一个 APP 绑定多台 PLC，多站点集中管控。

三、核心功能与应用价值

1. 核心功能

• ✅ 实时监控：PLC I/O、寄存器、传感器数据毫秒级刷新；

• ✅ 远程控制：手机一键启停电机、阀门、水泵，无需现场操作；

• ✅ 参数远程修改：温度、压力、频率等参数随时调整；

• ✅ 历史数据与曲线：7 天 / 30 天数据追溯，趋势分析、故障复盘；

• ✅ 多级报警推送：超限 / 故障 APP + 微信      + 短信 + 电话通知，无人值守也安全；

• ✅ 远程程序调试：工程师异地修改 PLC 程序、在线监控，差旅成本降低 80%；

• ✅ 多品牌兼容：一套系统对接西门子 + 三菱 + 台达等多品牌 PLC巨控。

2. 应用价值

• 降本增效：减少现场巡检频次，运维效率提升 60%+，故障响应从小时级缩短至分钟级；

• 安全可控：权限分级、操作日志追溯、异常报警，降低误操作与安全风险；

• 灵活扩展：新增设备只需添加 GRM 模块，快速接入现有系统；

• 低成本落地：无需自建服务器、无需复杂编程，中小企业也能轻松上云。

四、技术实现步骤（快速部署，3 步搞定）

好步：硬件连接（10 分钟）

1. GRM 模块上电，LAN 口接 PLC 以太网口，或RS485 接 PLC 串口巨控；

2. 模块插入 4G 天线（4G 款），或连接 WiFi / 以太网至外网；

3. 确认 PLC 通信口正常，无需修改原有程序。

第二步：模块配置（30 分钟，无需编程）

1. 电脑安装GRMDev6 配置工具（官网免费下载）巨控；

2. 通过 USB 或局域网连接 GRM 模块，输入模块 SN 与密码；

3. 选择 PLC 协议（如西门子 S7-1200），配置 IP 地址 / 串口参数；

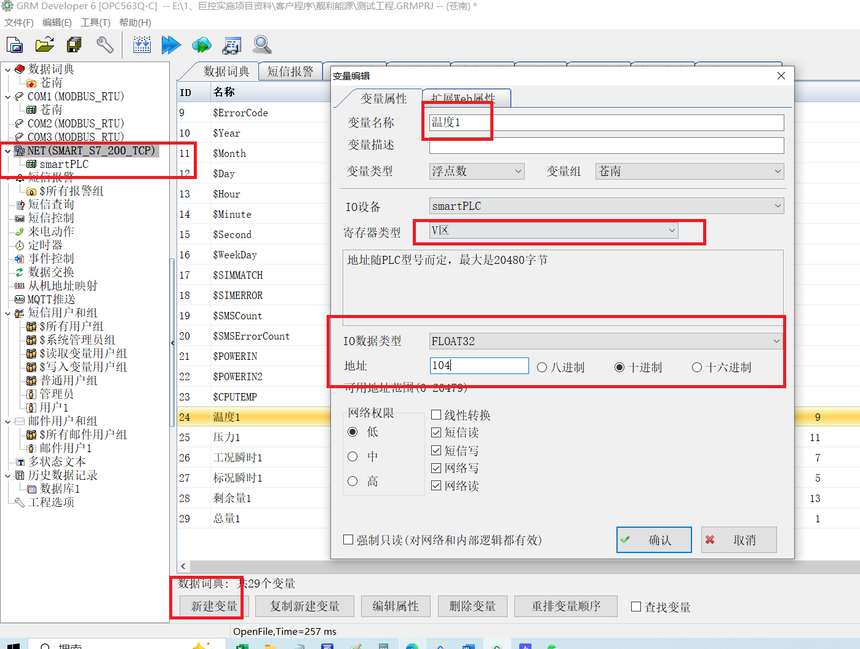

4. 新建变量，关联 PLC 寄存器地址（如 I0.0、Q0.0、DB1.DBW2）巨控；

5. 配置云平台参数，开启数据上传与报警，下载配置到模块。

第三步：手机 APP 绑定与使用（5 分钟）

1. 手机安装 “巨控云”APP，注册登录；

2. 点击 “添加设备”，输入 GRM 模块SN 与密码，完成绑定；

3. 查看设备实时状态，点击按钮远程控制，设置报警规则巨控；

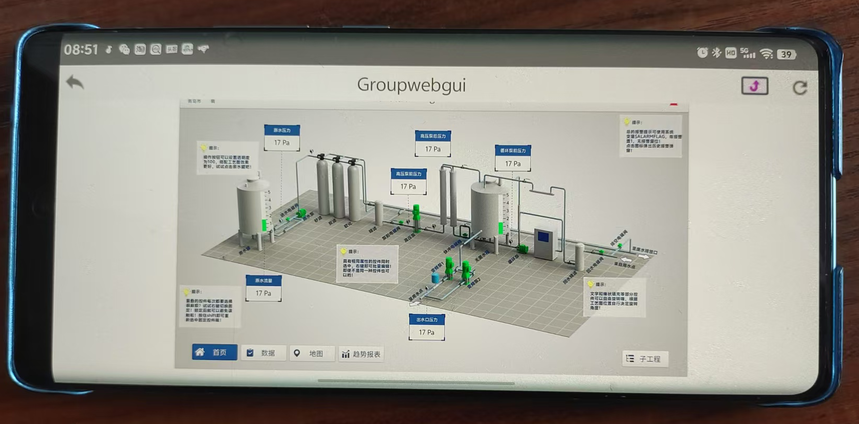

4. （可选）用GUIweb 网页组态制作专属监控界面，同步到 APP。

五、方案优势（对比传统方案）

表格

六、典型应用场景

1. 智能制造生产线：手机监控产线运行、远程启停、故障报警，提升稼动率；

2. 水务泵站 / 污水处理：远程控制水泵、阀门，监控液位 / PH 值，无人值守；

3. 暖通空调 / 楼宇自控：手机调节温度、风机转速，节能降耗；

4. 分布式光伏 / 储能：远程监控逆变器、电池状态，异常快速处理；

5. 工程机械 / 车载设备：4G 远程监控设备运行、定位、故障诊断。

七、安全与可靠性保障

• 数据加密：全程TLS 加密传输，防止数据篡改与窃取；

• 权限管理：多级账号权限，控制 / 监控 / 只读分级，操作可追溯；

• 工业级硬件：GRM 模块宽温（-30℃~+70℃）、抗干扰、防雷，适应恶劣工业环境；

• 云端高可用：巨控云多服务器冗余、异地备份，确保 7×24 小时在线。

八、总结

巨控 GRM 模块 + 云平台 + 手机 APP 的 PLC 远程控制方案，以低成本、易部署、高稳定、强兼容的优势，完美解决传统 PLC 控制的空间限制与运维痛点。无需复杂编程、无需自建服务器，1 天内即可完成部署，快速实现手机随时随地监控与控制 PLC，助力企业降本增效、安全升级、数字化转型。

如需了解GRM 模块选型、免费技术支持、项目定制方案，可访问巨控官网www.hnjukong.com或联系在线客服，获取专属技术服务。
