前言：目前越来越多的阀门由以前的手动操作改成电动控制。时代总是在不停的进步。

互联网日新月异的变化尤其4G应用以及即将到来的5G时代，迫切需要把人解放放出来享受更好的生活。远程集中控制及监控成为当前以及未来最热门的话题。现在我来介绍一下如何实现几个阀门和电机远程集中监控及控制系统的方案。

     应用难点：当前供水系统管道分布，有机个阀门及流量计分布在不同的地方。分别控制着用水调度。以前每个阀门安排一个调度员时刻坚守着，一旦需要开阀关阀无论风雨打雷都得去现场开关阀门，这样一来调度员很多干不久，人员更新一波又一波，还是很多人不愿意干这活。给供水系统带来极大的不便。

     应用对策： 在此系统中，我们采集成熟的4G信号远程控制器，该控制器自带IO输出输入通道。 输出可以直接控制阀门开关及开度；输入可以接阀门反馈信号和流量计的反馈信号，如：阀门开关信号以及阀门开度信号和流量计的反馈瞬时流量等。同时通过4G信号远程监控，操作人员只需要在手机或电脑上装一个APP客户端即可时刻远程集中监控和控制几个阀门和电机运行状态及流量计的流量情况。操作人员游玩工作两不误。

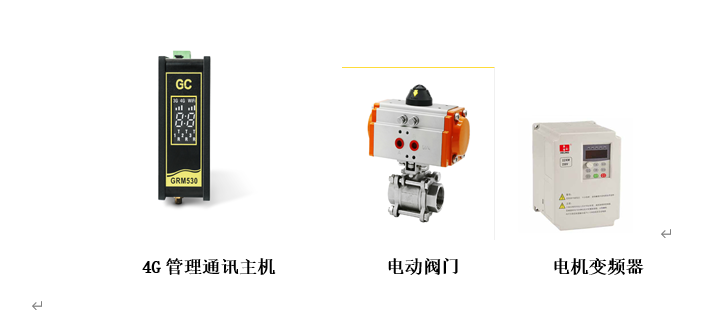

  硬件组成：1、 4G管理通讯主机S6230  2、电动控制阀门及电机变频器、

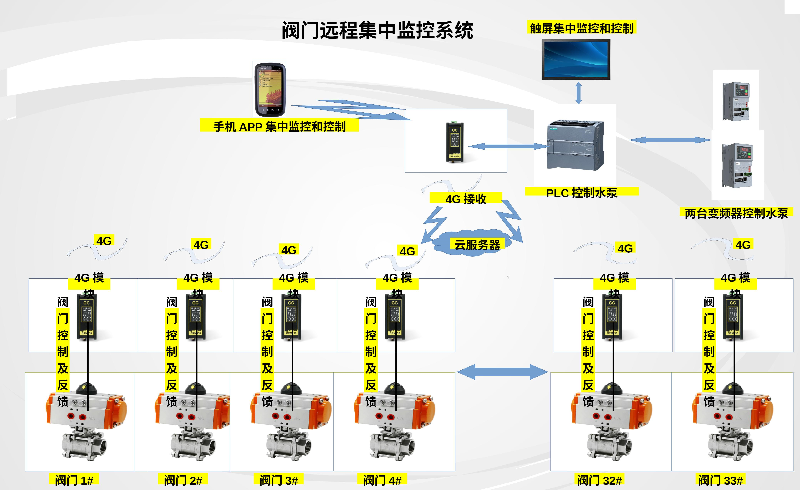

系统拓普图

系统控制原理介绍：

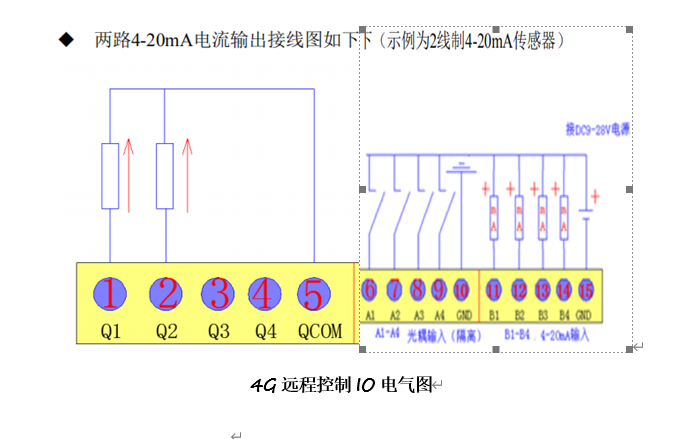

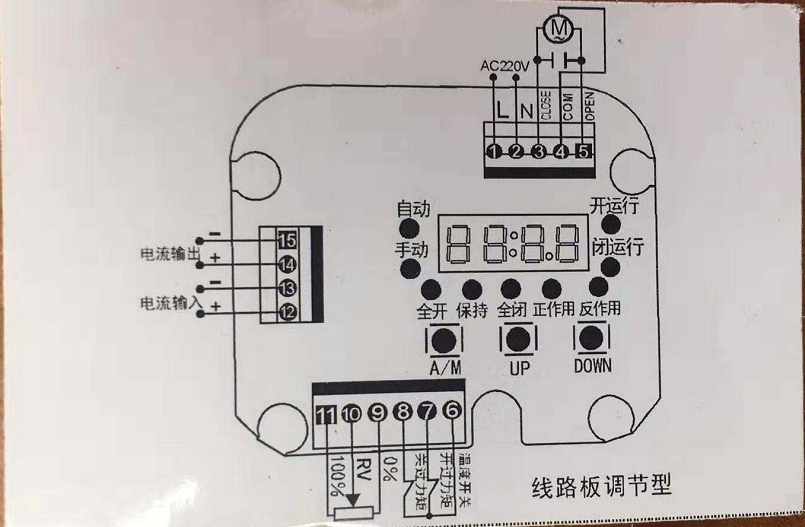

每个阀门电机电控柜加装一台4G远程控制器，自带继电器输出及开关量输入通道：继电器接阀门控制端子控制阀门的开启和关闭以及反馈阀开关状态，继电器输出直接控制阀门通断。开关量输入通道收集反馈阀门的开关反馈。然后4G远程控制器插上一张4G流量卡让模块联网。待模块上线，33个阀门站向中控电柜的远程模块发送接收数据，中控电箱同样加装一台4G远程控制器接受，同时把数据传送到PLC控制单元。PLC控制单元控制两台变频器从而实现水泵的恒力供水。同时可操作远处33个阀门，PLC控制单元连接人机操作屏，操作人可以操作屏上操作阀门以及水泵启停等监控和操作水泵等参数，同时操作人员在手机或能上网的电脑装上APP客户端，即可远程监控控制阀门以及水泵的监控。

   功能介绍：

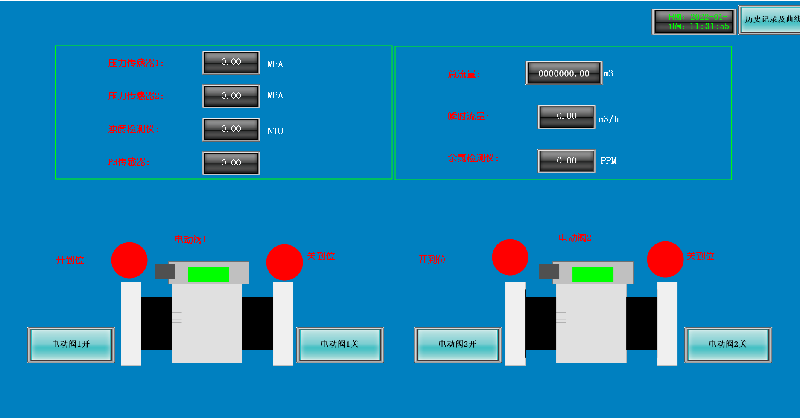

◆ 系统可通过现场人机触屏或手机APP或电脑远程实时查看控制阀门以及水泵。

◆  系统可以通过人机触屏或手机APP或电脑设置阀门电机自动开关以及开度。

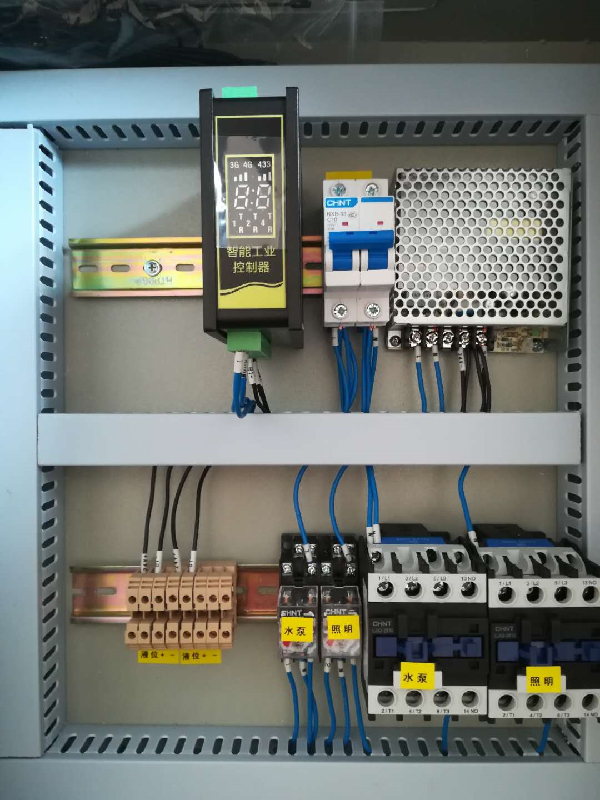

电控箱内部硬件结构组成（主机+电源+开关)
