在工业自动化运维场景中，西门子WinCC作为主流组态软件，承担着现场设备监控、数据采集、故障预警的核心作用，但传统WinCC监控局限于局域网内的固定终端，无法满足工程师随时随地运维、管理人员移动查看生产数据的需求。广州巨控OPC560系列远程模块，无需改动WinCC原有系统，即可快速实现WinCC数据的手机远程访问、报警推送与简易控制，完美解决传统监控的地域限制。本文结合巨控核心产品，详细拆解WinCC手机远程监控的实现原理、分步实操流程及优势。

一、核心痛点与巨控适配方案（精准破解WinCC远程难题）

传统WinCC监控模式存在明显局限：仅能在局域网内通过电脑终端访问，户外运维、跨区域管控时无法实时获取设备数据；若需实现手机访问，传统方案需配置公网IP、复杂DCOM权限，不仅操作繁琐，还存在网络安全隐患，且易受防火墙拦截影响连通性。

针对以上痛点，广州巨控推出OPC560系列远程模块专属解决方案，核心适配WinCC V7.0及以上版本（含Unified系列），无需修改WinCC原有程序、无需二次开发，通过“模块搭桥+云端中转”的方式，快速实现手机与WinCC系统的无缝对接。核心适配产品及场景如下：

OPC560模块：支持有线+4G双网络，可直接读取WinCC OPC服务器变量，实现手机实时监控与多渠道报警，具备双电源冗余。

核心优势：无需配置DCOM、无需固定IP和端口映射，工控电脑可完全隔离外网，从根源杜绝病毒入侵，同时实现数据加密传输，兼顾便捷性与安全性。

二、实现核心原理（极简易懂，无需专业编程）

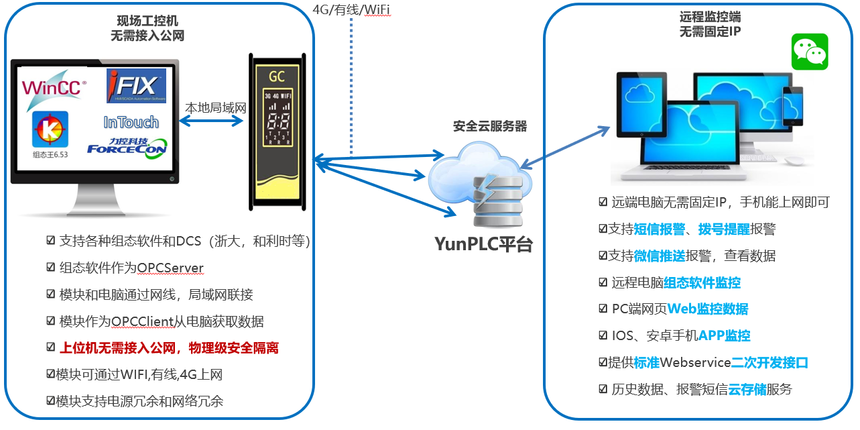

WinCC手机远程监控的核心是搭建“WinCC系统-巨控OPC模块-巨控云平台-手机终端”的全链路数据闭环，无需复杂技术，本质是通过巨控模块完成“数据采集-加密传输-云端同步-手机展示”的全流程，具体原理如下：

1.       数据采集：巨控OPC模块作为OPC客户端，通过OPC DA协议与WinCC的OPC服务器（OPCServer.WinCC.1）建立通信，实时采集WinCC中的变量数据（如设备运行参数、报警状态、生产数据等），无需直接连接PLC；

2.       加密传输：模块通过有线、4G或WiFi网络，将采集到的数据经AES-256加密后，上传至巨控云服务器，支持双网络冗余切换，网络中断时自动缓存数据，恢复后补传[；

3.       云端同步：巨控云平台对上传的数据进行解析、存储，同步推送至手机APP，支持历史数据留存与报警信息触发；

4.       手机访问：工作人员通过巨控官方手机APP（巨控云）登录，即可实时查看WinCC数据、接收报警通知，授权后可下发简易控制指令。

关键亮点：整个过程不改动WinCC原有系统配置，不干扰现场设备运行，采集模式为只读（可按需设置读写权限），确保生产安全。

三、分步实操：WinCC手机远程监控实现流程（以OPC560模块为例）

以应用最广泛的巨控OPC560模块为例，结合WinCC V7.5系统，全程4步完成手机远程监控配置，无需专业编程基础，新手可直接上手。

步骤1：硬件连接（搭建现场通信链路）

核心是完成OPC560模块与WinCC工控机的本地连接，确保数据采集通畅：

•          网口对接：用标准网线，将OPC560模块的LAN口接入WinCC工控机所在的局域网交换机，或直接连接工控机网口，确保模块与工控机IP处于同一网段；

•          网络接入：工厂内部有有线网络，将模块WAN口接入现场路由器；户外无有线网络，插入开通流量的工业级4G SIM卡，安装好天线，模块自动拨号联网；

•          供电配置：模块采用DC24V工业电源供电，可直接取用现场PLC开关电源，接线时注意正负极防接反，做好接地处理，避免电磁干扰。

步骤2：WinCC OPC服务器启用（基础配置）

确保WinCC OPC服务器正常启用，为模块采集数据提供基础，操作简单：

•          打开WinCC软件，进入项目导航器，展开“配置-通信-OPC DA-服务器”，确认OPC Server（OPCServer.WinCC.1）已启用，若未启用，右键点击“启动”；

•          关闭WinCC工控机防火墙，或添加OPC相关端口（默认135端口）例外，避免拦截模块与WinCC的通信[。

步骤3：模块配置（协议适配与变量导入）

使用巨控免费配置软件GRMDEV（可从www.hnjukong.com下载），完成模块与WinCC的协议适配，全程图形化操作，无需编程：

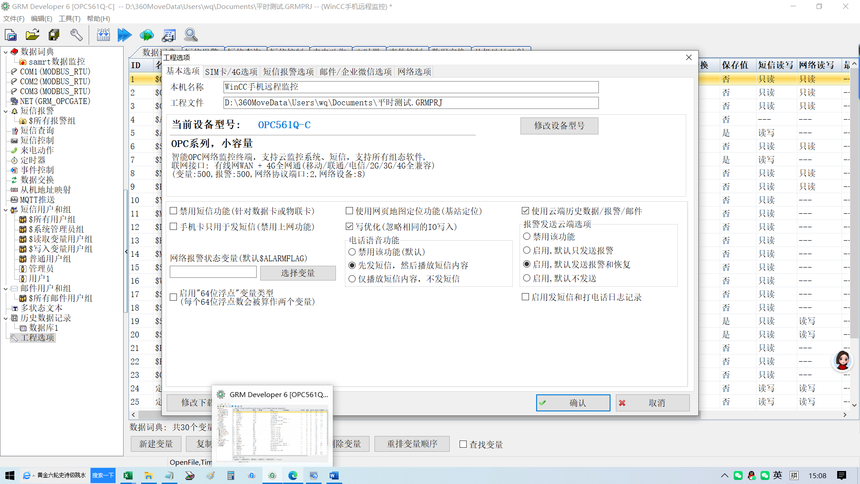

•          软件安装与工程创建：在WinCC工控机上安装GRMDEV软件，打开后新建工程，选择模块型号“OPC560”，输入工程名称（如“WinCC手机远程监控”）；

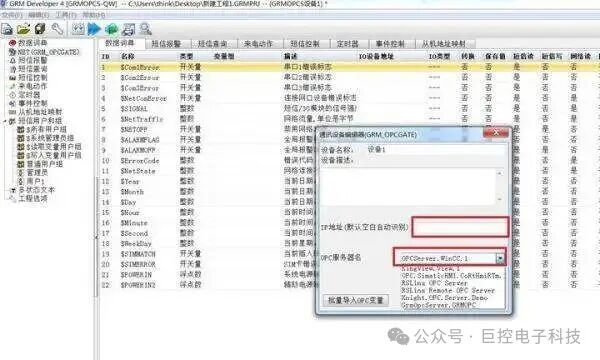

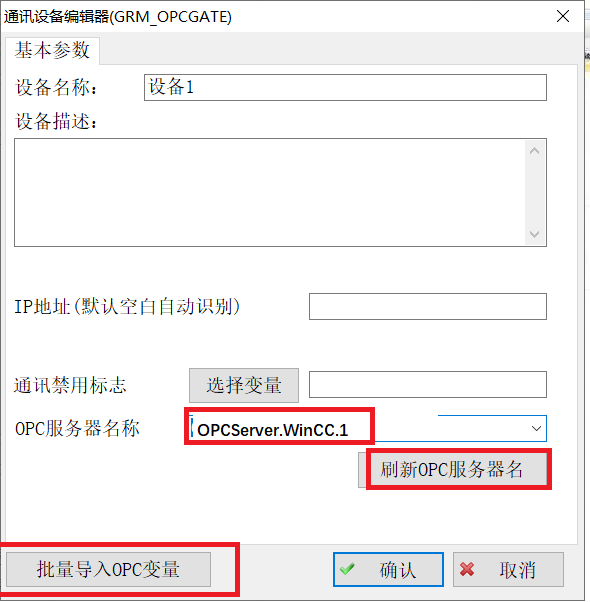

•          协议与设备配置：选择通信协议为“GRMOPCGATE协议”，新建设备时IP地址留空，模块会自动扫描同网段设备，选择WinCC的OPC服务器“OPCServer.WinCC.1”；

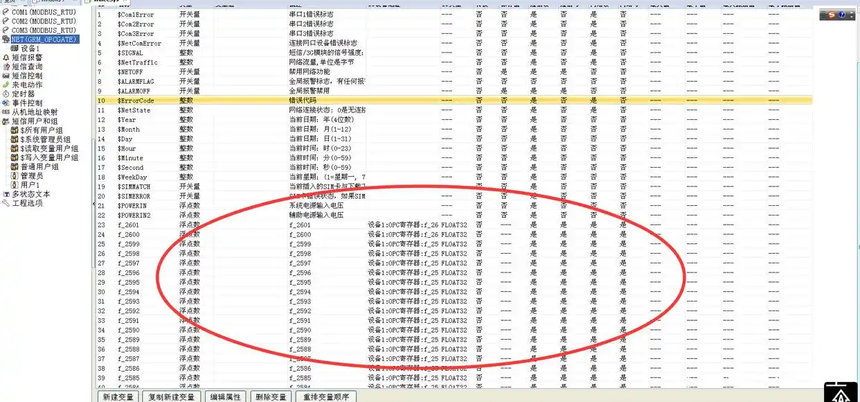

•          变量导入与权限设置：点击“批量导入OPC变量”，取消勾选“层次化刷新”，刷新所有WinCC变量，勾选需要远程监控的变量（如设备启停状态、温度参数、报警位），设置变量读写权限（默认只读更安全）；

•          工程下载：编译配置好的工程，下载至OPC560模块，下载完成后，模块自动重启并开始采集WinCC数据。

步骤4：手机APP配置与远程访问（核心步骤）

完成云端绑定与APP配置，即可实现手机远程访问WinCC数据，操作如下：

•          APP下载与注册：在手机应用商店搜索“巨控云”APP，下载安装后，完成注册并实名认证；

•          设备添加：在APP管理里面，输入OPC560模块外壳的SN码（唯一标识）和密码，完成模块与手机APP的绑定，绑定后可查看模块的实时数据；

•          报警设置：在DEV6中配置报警阈值（如温度＞80℃触发报警），选择报警方式（微信推送、短信、APP通知），添加接收人，确保数据异常时及时提醒；

•          远程访问：登录APP即可实时查看WinCC的变量数据、历史曲线，授权后可下发控制指令（如远程启停设备），实现随时随地运维。

四、核心优势与典型应用场景

1. 核心优势（对比传统方案）

1.       零改造原有系统：无需修改WinCC程序、无需添加额外驱动，直接对接OPC服务器，快速落地，降低实施成本；

2.       操作便捷：全程零代码配置，GRMDEV软件图形化操作，新手可快速上手，配置耗时短；

3.       安全可靠：工控电脑可隔离外网，数据加密传输，支持IP黑白名单过滤，杜绝网络入侵，同时具备双网络冗余，保障通信稳定；

4.       功能全面：支持实时监控、历史数据查询、多渠道报警、远程控制，适配多终端访问，满足不同运维需求。

2. 典型应用场景

1.       工厂运维：工程师无需亲临车间，通过手机即可查看WinCC监控数据，排查设备故障，接收报警通知，大幅提升运维效率；

2.       户外无人值守场景：如智慧水务、户外泵站，通过巨控4G模块，实现WinCC数据手机远程采集，远程启停设备，异常时及时推送报警；

3.       多站点集中管控：管理人员通过手机APP，可同时查看多个站点的WinCC系统数据，实现集中管控，掌握全局生产状态；

4.       紧急运维：设备突发故障时，无需赶赴现场，通过手机即可查看故障数据，指导现场人员处理，缩短停机时间[。

五、总结

结合广州巨控OPC560系列模块，实现WinCC手机远程监控，无需复杂技术、无需改造原有系统，通过“硬件连接-OPC启用-模块配置-手机绑定”4步即可快速落地，完美解决传统WinCC监控的地域限制，兼顾便捷性与安全性。

该方案适配各类工业场景，无论是中小型车间的单套WinCC系统，还是大型生产线的多套系统集中管控，巨控产品都能精准适配，助力企业实现WinCC移动运维升级，降低运维成本、提升响应效率。如需获取GRMDEV软件下载链接、模块选型指南及详细配置视频，可登录www.hnjukong.com查询，或联系巨控官方技术支持（巨控王工15307483969）获取一对一实操指导。
