六. NET400 以太网口通讯设备应用

GRM410 包含 2 个 LAN 以太网口和 WAN 口（内部为交换机），都可以用来连接 PLC 设备。支持的网络协议包括： MODBUS 客户端， MODBUS 服务器，西门子，三菱，欧姆龙， AB 等网口通讯协议。
GRM410 GRM420 系列 WAN 和 LAN 内部为交换机，只支持一个网段内多个 PLC 采集。GRM430 系列 WAN 和 LAN 口可以划分成不同网段。可以分别接不同 IP 段的多个 PLC
NET400 支持的网络通讯协议及协议的数据类型介绍可以参考通讯协议手册（ GrmDev_Driver.pdf），在GRMDev6 开发环境的“帮助”菜单中可以打开。

NET400 网络通讯的配置

NET400 通过网络连接设备(PLC)时，使用方法如下：
1) 使用 NET400 网关内置的 IE 浏览界面，指定 NET400 和设备连接的 LAN 网口的 IP，该 IP 需和所连网络设备（PLC）同一个网段，并且和设备 IP 不一样即可。

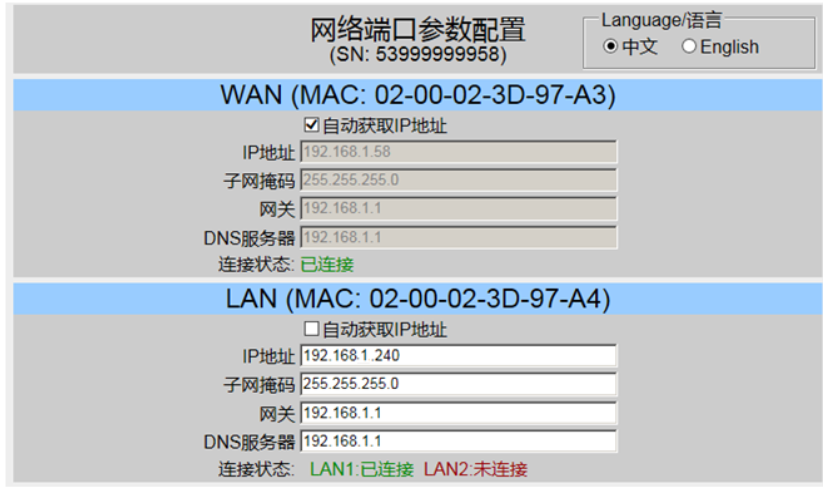

具体方法请参考第三章NET400网口IP的配置方法，图例如下，选用NET400的LAN口连接PLC，而 PLC 的网口 IP 地址为 192.168.1.235，所以将 LAN 口的网口设置成和 PLC 一个网段， 192.168.1.240即可：

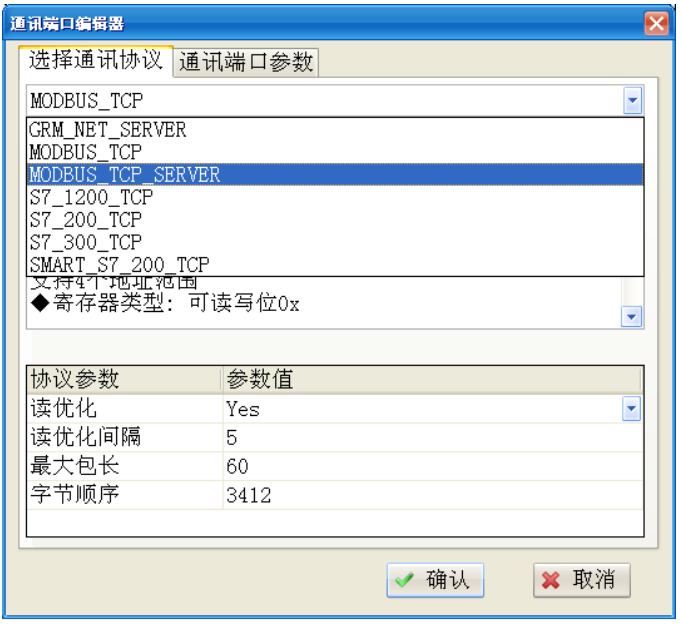

2) 使用 GRMDev6 开发工程，在 GRMDEV 软件左边的 NET 口点击右键，根据所接的 PLC 或网络设备选择网络协议。

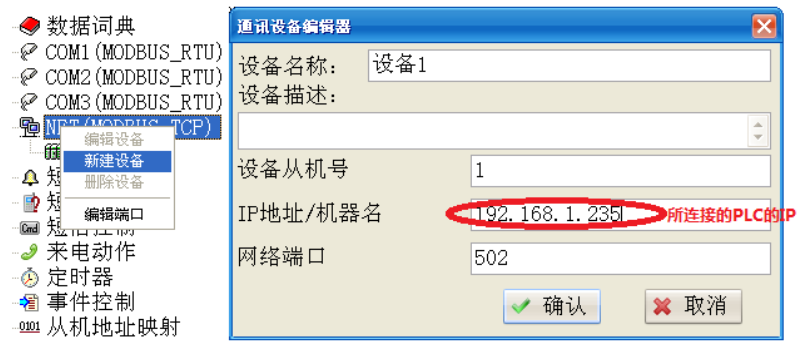

3) 在网络端口下，建立通讯设备，并指定 GRM 所连接的网络设备（PLC）的 IP 地址。不同 PLC 的设置请参考通讯协议手册（GrmDev_Driver.pdf）。

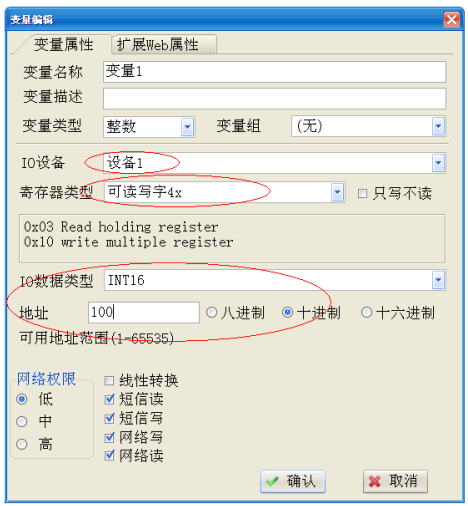

4) 在数据词典中，将变量关联到相关通讯设备的 PLC 寄存器地址。

5) 工程中定义和变量相关的各种控制，事件。
6) 将工程下载到 NET400。
7) 运行时， NET400 会主动和所连接的设备（PLC）进行通讯。

NET400 网络通讯多协议设置

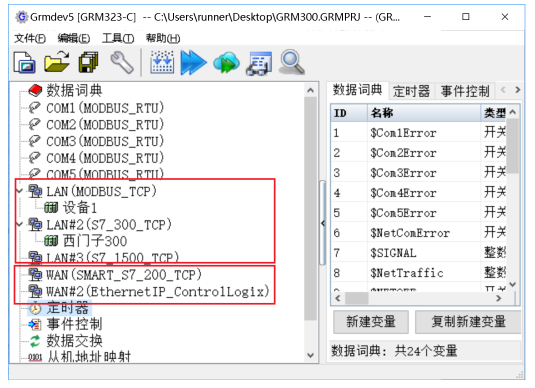

NET400 通过网络连接设备(PLC)时，可以在同一个网口下连接多种 PLC。比如把 NET400 的 LAN 口设置为连接 PLC 后，将 NET400 的 LAN 口， S7-200， S7-300 都插入交换机（三者 IP 设置为同一个网段即可）！ NET400 可以通过 LAN 口同时和 2 个 PLC 进行通讯。
GRM410,420 系列 WAN 和 LAN 内部为交换机，只支持一个网段内多个 PLC 采集。GRM430 系列 WAN 和 LAN 口可以划分成不同网段。可以分别接不同 IP 段的多个 PLC。

设备通讯故障判断和诊断

判断通讯故障的方法：
1：通过数码管显示查看故障代码，如果对应串口有故障，会显示故障代码
2：通过 GRMDEV 实时查看变量，如果变量数值显示--，表明该变量通讯故障。如果系统变量$NetCOMERROR 为 1 表示该 COM 口通讯有故障，
3：通过 GrmLanWebServer 实时查看变量，如果变量数值显示--，表明该变量通讯故障。如果系统变量$NetCOMERROR 为 1 表示该 COM 口通讯有故障4.如果网线插口位置的网口指示灯不亮，请确认网口是否故障，或者网线问题
