四. GRMDEV 软件使用指南

1.1 变量
本系统所定义的一切功能都是以变量为基础，变量既可用于反映网关上输入输出的状态，也可以映射串口连接的外部设备（如 PLC）寄存器的值。
变量类型
变量具有以下三种类型：
◆ 整型变量类似 c 程序设计语言中的有符号长整数型变量，用于表示带符号的整型数据，取值范围（－2147483648)～ （+2147483647）。◆ 浮点型变量
类似 c 语言中的浮点型变量，用于表示浮点（float）型数据，取值范围为±（1E-37～1E+37），有效数字7 位，最多 6 位小数。◆ 开关变量
只有 0， 1 两种取值，用于表示开(1)关(0)两种状态，或者表示表达式的真（1）或假（0）。非零的整数和浮点数赋给开关变量，都会得到 1。

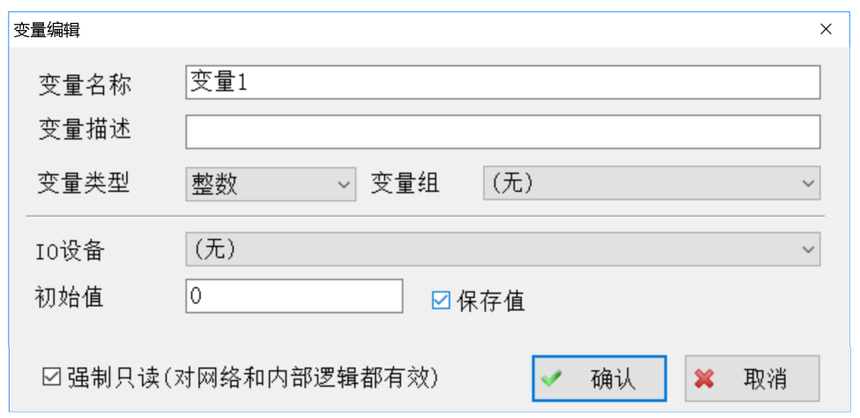

用户可以在数据词典中新建、编辑和删除变量。界面如下

变量属性
◆ 变量名称：每个变量具有唯一名称，同一工程中的变量不能重名，最长不能超过 15 个字符。变量名可以是中文或英文，好个字符不能是数字。例如，温度、 var1 等均可以作为变量名。
 注意： 变量名不区分大小写。
◆ 变量类型：三种基本类型整数，浮点数，开关量中的一种。
◆ IO 设备：
若不选择任何设备，则变量为内部变量，
若选择设备，则该变量为外部变量，和通讯口所连接的 PLC 或设备的寄存器关联。此时需根据设备的通讯协议，设定寄存器的地址和类型。
◆ 保存值：勾选表示变量具有断电保存属性，启动时从断电保存区取得断电前保存值作为初始值。
 注意： 系统每隔 5 分钟保存一次所有数值变化的断电保存的变量，每次保存断电保存的变量，

需要擦写一次存储区，存储区的擦写寿命是 1 万次， 因此，变化过于频繁的数据，不要使用保存值。
◆ 初始值：对于非断电保存变量，启动时变量值等于此值。本系统最多支持 200 个断电保存变量。
◆ 强制只读：该变量不能通过任何方式进行修改，可用于不希望修改，控制的寄存器。
变量组
工程中拥有大量的变量时，会给开发者查找变量带来一定的困难，为此 GRMDev6 提供了变量分组管理的方式。变量组只是为了显示和查找方便，它对变量的整体使用没有任何影响。
注意：系统变量组为系统内置，不可编辑，改名，删除。系统变量
系统变量以$开头，是系统已经定义好的，用户可以直接使用。
◆ $COM1ERROR：开关型，只读，当 GRM 设备与端口 COM1 连接的所有设备通讯故障时，该变量值为 1，否则为 0。
◆ $COM2ERROR： 开关型，只读，当 GRM 设备与端口 COM2 连接的所有设备通讯故障时，该变量值为 1，否则为 0。
◆ $COM3ERROR：开关型，只读，当 GRM 设备与端口 COM3（RS232） 连接的所有设备通讯故障时，该变量值为 1，否则为 0
◆ $COM4ERROR：开关型，只读，当 GRM 设备与端口 COM1 连接的所有设备通讯故障时，该变量值为 1，否则为 0。
◆ $COM5ERROR： 开关型，只读，当 GRM 设备与端口 COM2 连接的所有设备通讯故障时，该变量值为 1，否则为 0。
◆ $ALARMFLAG： 开关型，只读。有报警发生标志。有报警发生时变量值为 1，无报警时变量值 0。
◆ $NetCOMERROR 开关型，只读，当 GRM 设备与 LAN 网口同网段连接的所有 PLC 通讯故障时，该变量值为 1，否则为 0。
◆ $WANCOMERROR 开关型，只读，当 GRM 设备与 WAN 网口连接的所有 PLC 通讯故障时，该变量值为 1，否则为 0。 该变量只有 GRM330 系列型号才有意义（WAN 和 LAN 不同网段的情况）
◆ $YEAR： 整型，只读，年。 客户可以通过
◆ $MONTH： 整型，只读，月。
◆ $DAY： 整型，只读，日。
◆ $HOUR： 整型，只读，时。
◆ $MINUTE： 整型，只读，分。
◆ $SECOND： 整型，只读，秒。

1.2 表达式
表达式是一个 C 语言的数值表达式，语法符合标准 C 语言规范，是 C 表达式的子集。表达式可以是单个变量名，也可以是常量，还可以是变量和操作符的运算式。
本产品支持条件表达式、参数表达式和赋值表达式。
◆ 条件表达式：用于报警触发条件、定时执行条件和事件触发条件中，表达式计算结果非 0 表示条件成立。
例如： (温度>20&&湿度>50)||开关 1
◆ 参数表达式：用于事件控制中。
◆ 赋值表达式：用于事件控制中。

操作符

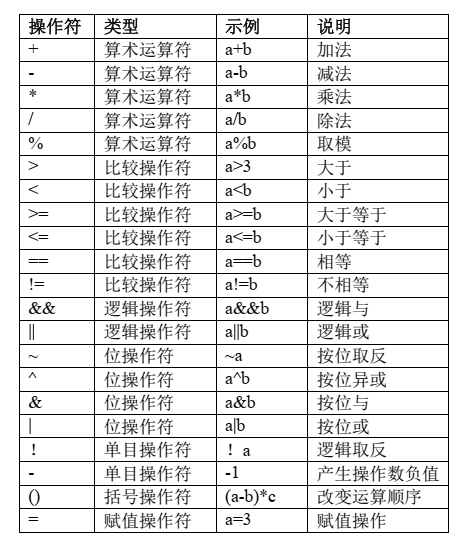

本系统支持以下几种常用的操作符， 手册中未提到的操作符（如++， --）不被支持。

 注意： 操作符双等号“==”和单个等号“=”两者区别。
变量=5，是赋值表达式，执行后变量的值改变为 5.
变量==5，是比较操作，判断变量是否等于 5，若等于 5，条件为真（1） .

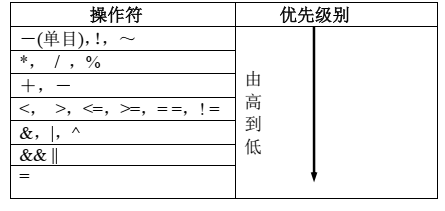

操作符的优先级别如下：

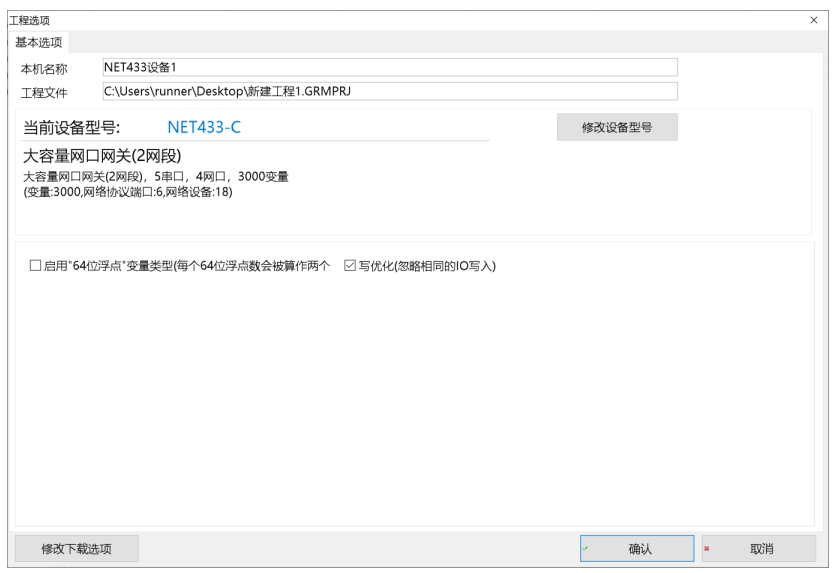

工程选项

1.1 基本选项

定时器

NET400 支持间隔定时器、每日定时器和星期定时器三种定时器。定时器可以实现定时执行表达式，也可以实现定时给变量赋值。

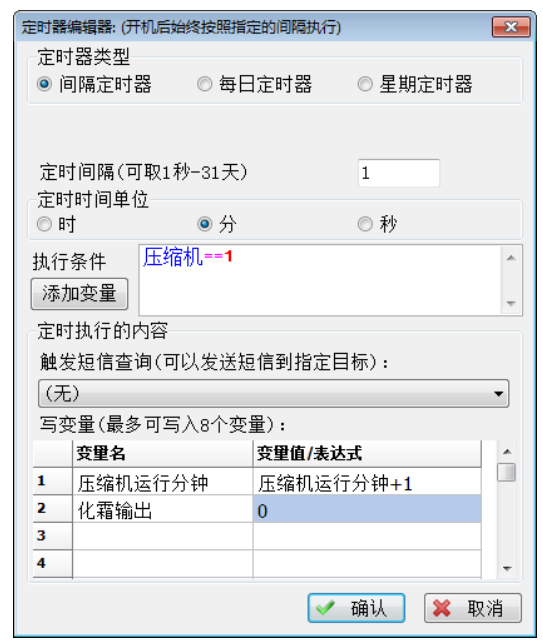

上图表示，在压缩机==1 成立后， 过一分钟后，开始好次执行下面写变量的操作，然后每过一分钟重复一次。

每日定时器：每日指定的时间段内（开始时间至结束时间）按指定间隔周期执行定义的动作。星期定时器：每周若干天内的指定时间点（开始时间） 执行一次定义的动作。

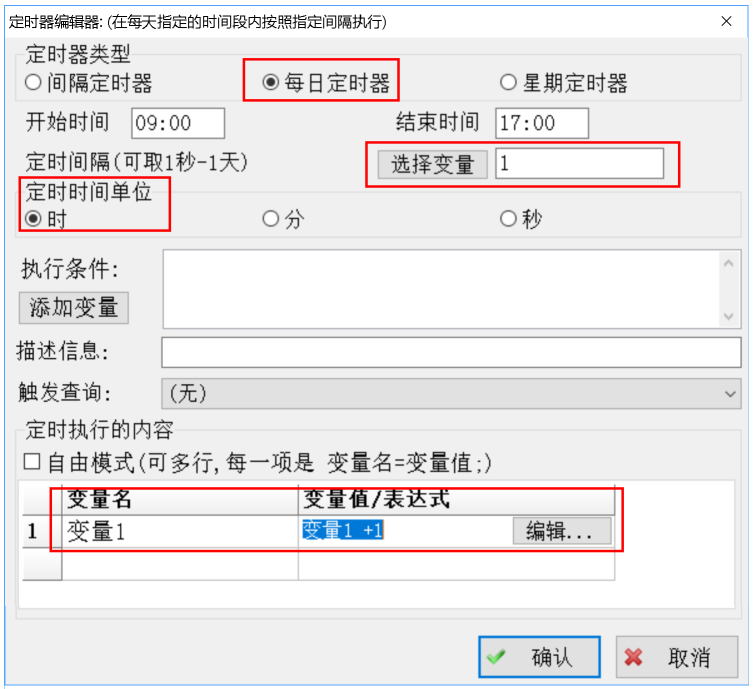

如下图表示每天上午 9:00 触发一次变量加 1，然后 10:00 触发一次，一直到下午 17:00 触发最后一次。

 注意： 利用定时器和事件控制， NET400 完全可以当成一个 PLC 来工作，执行各种复杂的逻辑。

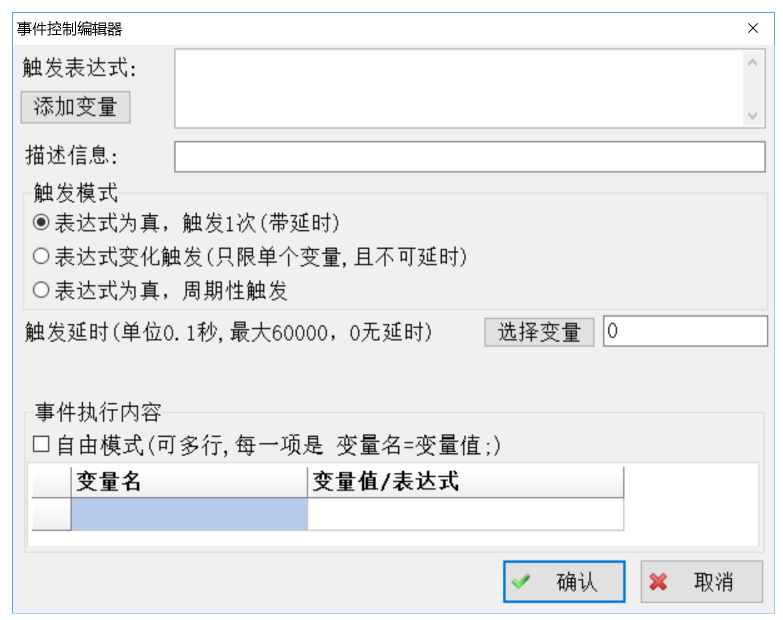

事件控制

表达式变化触发：变量值变化时执行事件动作。 该类型事件会在系统启动时先执行一次。表达式为真，周期性触发： 触发条件成立时先执行一次，然后按周期性执行事件动作。

◆ 触发延时
仅对“表达式为真，触发 1 次”事件有效。在设定时间内，如果触发条件一直成立， NET400 执行事件动作 1 次。
◆ 触发周期
仅对“表达式为真，周期性触发”事件有效。触发条件成立时，系统每隔设定时间执行一次事件动作。好次事件动作是在触发条件成立时立即执行。
◆ 事件执行内容
◆ 变量赋值操作。 将表格右边变量组或者表达式赋值给左边的变量。
 注意： 利用定时器和事件控制， NET400 完全可以当成一个 PLC 来工作，执行各种复杂的逻辑。

编译和工程下载
◆ 编译
在编辑工程过程中点击工具栏中 编译图标可以检查工程是否有错误。出现错误提示时按提示信息修改后重新编译。在出现“编译成功”提示后才可以下载工程。
◆ 下载工程
请参考 GRMDEV 软件安装及网关配置章节内容
NET400 系列工程只可以下载到网关，不能从网关上传，请务必备份好源工程。

在线调试

1.1 使用 GRMDEV 查看数据
在打开实时查看器前，必须保证 NET400 内部工程和 GRMDev6 打开的工程一致。

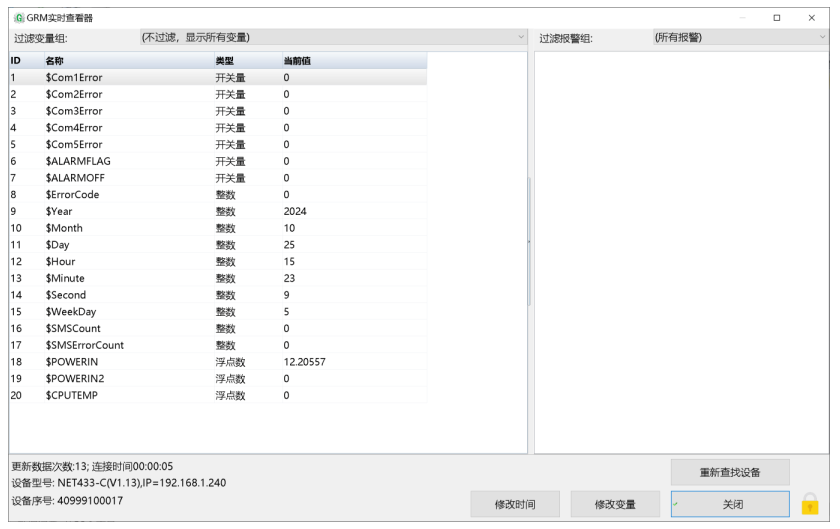

在 NET400 运行时，使用网线连接 NET400 和电脑。运行 GRMDev6，点击工具栏中 图标或按 F8 即可进入在线调试模式，如下图所示。

在线调试具有以下功能：
1) 实时查看各个变量的值，如果变量当前值显示“--”，说明模块和该变量关联的 PLC 通讯故障。
2) 修改变量。双击某个变量，弹出修改变量值对话框，修改后点击确认即可。

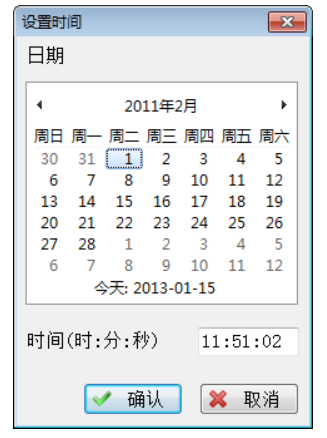

3) 修改时间。点击“修改时间”，弹出下图所示窗口，设定时间后点击“确认”，可将 NET400 系统时间调整为最新值。

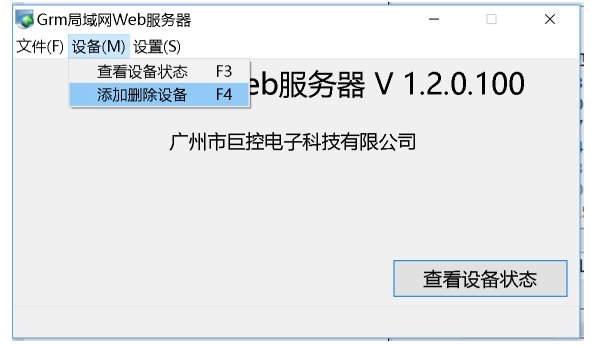

1.2 使用 GrmLanWebServer 查看数据
GrmLanWebServer 适合在没有网关工程情况下，局域网内查看调试 NET400 数据1：添加设备：
可以搜索局域网内 GRM 设备，或者手工添加设备。

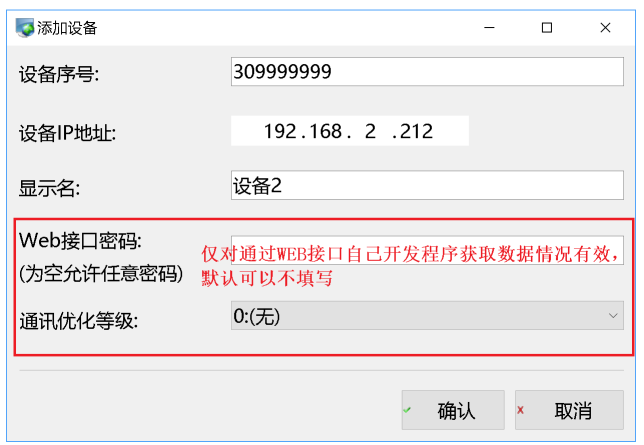

手动添加时，请输入 GRM 设备序号：

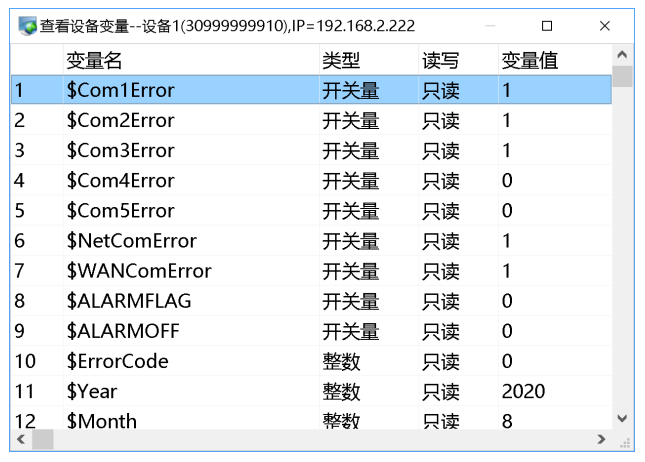

2：查看数据

设备固件升级
设备固件升级用于 NET400 的升级更新，设备型号不同，对应的固件也不同。如需升级，请向巨控公司提供设备型号索取最新的固件。设备型号可以在实时窗口中看到。
设备固件升级方法：
1) 使用网线连接电脑和 NET400，并保证 2 者在同一网段。
2) 给 NET400 断电后，按住网关上的复位按钮，再重新启动。启动后，数码管会显示“三三” 点击工
具菜单中的“产品固件升级”，选择新的固件（*.grmfw）。升级过程中数码管显示“三”。等待下载完
成提示后重新上电即可。
