以下是 WinCC 结合巨控的 OPC560 模块实现短信微信报警的原理和详细步骤：

实现原理

• 数据交互：WinCC 是西门子的一款监控软件，用于实现工业自动化过程的监控和操作。它可以实时采集和显示生产过程中的各种数据。巨控的 OPC560 模块作为一个数据通信桥梁，支持 OPC 协议，能够与 WinCC 进行数据交互，获取 WinCC 中的实时数据和报警信息。

• 通信与转发：OPC560 模块内置了网络通信功能，当它获取到 WinCC 发送过来的数据信息后，再设置报警触发条件（可以做各种逻辑条件编写设置），通过自身的 4G 或以太网通信模块，将报警信息按照设定的规则和内容，发送到指定的短信接收手机或微信。




实现步骤

1. 硬件连接与配置

• 将巨控 OPC560 模块通过以太网口与 WinCC 所在的工控机连接到同一局域网内。

• 给 OPC560 模块通电，通过模块的配置软件，设置模块的 IP 地址、子网掩码、网关等网络参数，确保其能与 WinCC 所在的工控机在一个IP网段，能正常通信。

• 根据实际需求，将 OPC560 模块连接到 4G 网络或以太网，确保模块能够访问外网。

2. WinCC 项目配置

• WINCC项目无需要任何改动设置，只需要确定OPCSEVER选项是勾选，一般这个选项是默认勾选的。

3. OPC560 模块配置

• 打开巨控 OPC560 模块的配置软件，在 OPC 服务器列表中添加 WinCC 的 OPC 服务器信息，包括服务器名称、IP 地址等。

• 在 OPC560 模块的配置界面中，导入 WinCC 需要实现的报警变量，确保OPC560能够正确获取 WinCC 的数据信息。

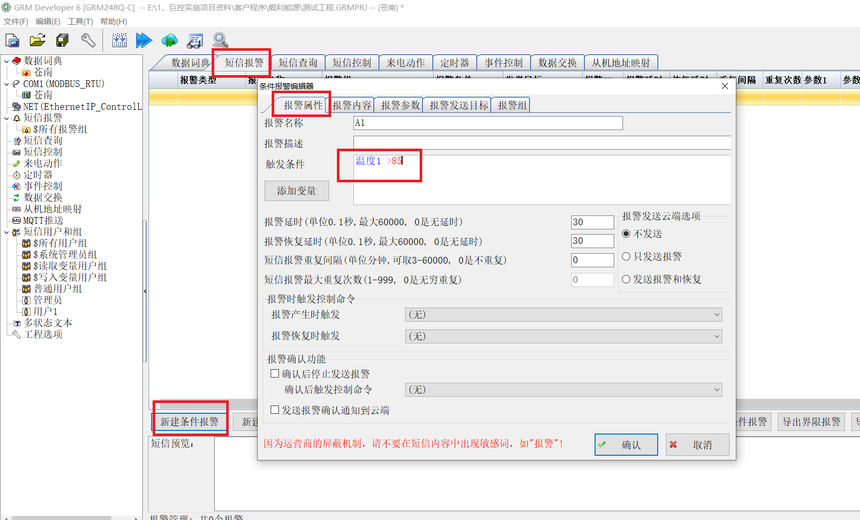

• 配置短信和微信报警参数，在 OPC560 模块的配置软件中，进入短信和微信报警设置界面，设置报警触发的条件，需要发送的报警内容，短信接收人的电话号码（可以设置多个接收人）。








测试与验证

• 在 WinCC 中模拟报警情况，手动触发报警变量的数值，观察 OPC560 模块是否能够正确触发报警信息。

• 检查 短信接收人是否收到短信或者电话语音。

• 对不同优先级、不同类型的报警进行测试，确保报警信息的内容、格式和发送的及时性都符合要求。

在实际操作过程中，可能需要根据具体的设备型号和软件版本进行适当的调整和优化。
