GRMDEV软件使用之变量介绍：

本系统所定义的一切功能都是以变量为基础，变量既可用于反映短信模块上输入输出的状态，也可以映射串口连接的外部设备（如PLC）寄存器的值。

变量类型

变量具有以下三种类型：

u 整型变量

类似c程序设计语言中的有符号长整数型变量，用于表示带符号的整型数据，取值范围（－2147483648)～（ 2147483647）。

u 浮点型变量

类似c语言中的浮点型变量，用于表示浮点（float）型数据，取值范围为�（1E-37～1E 37），有效数字7位，最多6位小数。

u 开关变量

只有0，1两种取值，用于表示开(1)关(0)两种状态，或者表示表达式的真（1）或假（0）。非零的整数和浮点数赋给开关变量，都会得到1。

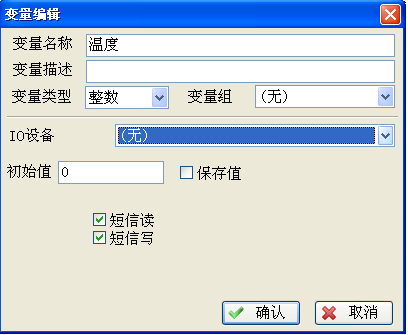

用户可以在数据词典中新建、编辑和删除变量。界面如下

变量属性

u 变量名称：每个变量具有唯一名称，同一工程中的变量不能重名，最长不能超过15个字符。变量名可以是中文或英文，第一个字符不能是数字。例如，温度、var1等均可以作为变量名。

%  注意：变量名不区分大小写。

u 变量类型：三种基本类型整数，浮点数，开关量中的一种。

u IO设备：

若不选择任何设备，则变量为内部变量，或者可以关联到短信模块上的数字输入，输出，模拟量。

若选择设备，则该变量为外部变量，和通讯口所连接的PLC或设备的寄存器关联。此时需根据设备的通讯协议，设定寄存器的地址和类型。

u 保存值：勾选表示变量具有断电保存属性，启动时从断电保存区取得断电前保存值作为初始值。

%  注意：系统每隔5分钟保存一次所有数值变化的断电保存的变量，每次保存断电保存的变量，需要擦写一次存储区，存储区的擦写寿命是1万次，因此，变化过于频繁的数据，不要使用保存值。

u 初始值：对于非断电保存变量，启动时变量值等于此值。本系统最多支持200个断电保存变量。

u 短信读：勾选此选项后，值班人员可以使用“短信读变量”命令，发手机短信给GRM设备，查询GRM设备中变量的值。请参考6.2短信读变量。

u 短信写：勾选此选项后，值班人员可以在短信中使用“短信写变量”命令，通过手机短信，修改GRM530器中变量的值。请参考6.3短信写变量。

变量组

工程中拥有大量的变量时，会给开发者查找变量带来一定的困难，为此GRMDev5提供了变量分组管理的方式。变量组只是为了显示和查找方便，它对变量的整体使用没有任何影响。

注意：系统变量组为系统内置，不可编辑，改名，删除。

系统变量

系统变量以$开头，是系统已经定义好的，用户可以直接使用。

u $COM1ERROR：开关型，只读，当GRM设备与端口COM1连接的所有设备通讯故障时，该变量值为1，否则为0。

u $COM2ERROR：开关型，只读，当GRM设备与端口COM2连接的所有设备通讯故障时，该变量值为1，否则为0。

u $COM3ERROR：开关型，只读，当GRM设备与端口COM3连接的所有设备通讯故障时，该变量值为1，否则为0。

u $SIGNAL：整型，只读，表示短信模块的信号强度值，范围-1~32。小于5表示SIM卡信号非常弱，无法发出短信，6-11表示中等信号，12-31表示信号强度非常好。

u $ALARMOFF：开关型，可读写，写1表示禁用短信报警，写0表示启用并重新检测短信报警。

$ALARMOFF可以用做布防，撤防。

需要调试设备撤防时，可以通过短信将该变量写1，此时即使报警条件成立，短信模块也不会发送任何报警短信。

撤防完毕后，将该变量写0即可重新布防。

新建工程时，在短信控制中，已经默认建立了撤防和布防命令。用户发送短信 控，撤防 或控，布防。 即可完成撤防和布防。

$ALARMOFF也可以用作主动查询报警，不管$ALARMOFF当前值是何值，通过短信或者事件控制对该变量写0，短信模块会将当前的报警短信发给值班人员（因此不要不停的对该变量进行写0操作，不然会导致不停的重新发送当前报警短信）。

u $ALARMFLAG：开关型，只读。有报警发生标志。有报警发生时变量值为1，无报警时变量值0。

u $NETTRAFFIC：整型，只读，4G网络流量，单位是字节，每次上电从0开始累积。

1M＝1024K字节＝1048576字节，目前运营商最低流量包月一般为30M。

u $NETOFF: 开关型，可读写。写1表示禁用4G网络监控，写0表示启用4G网络监控。

u $NetCOMERROR开关型，只读，当GRM设备与网口连接的所有PLC通讯故障时，该变量值为1，否则为0。

u $ERRORCODE：整型，只读，错误代码。各BIT位含义如下：

u $NetState：整型，只读，表示当前上网的情况。0，故障。1，初始化。2，2G状态。3，3G 状态。4，4G状态。5，有线网。  6，WIFI。

u $YEAR：整型，只读，年。系统启动时默认时间是2000年1月1日0时0分0秒，对时完成后才是当前时间。

u $MONTH：整型，只读，月。

u $DAY：整型，只读，日。

u $HOUR：整型，只读，时。

u $MINUTE：整型，只读，分。

u $SECOND：整型，只读，秒。

u $SIMMATCH：开关型，只读，表示当前插入的SIM卡与下载工程时的是否相同，1表示相同，0表示不同。

u $SIMERROR：开关型，只读，SIM卡错误标志，1表示系统未检测到SIM卡，0表示系统检测到SIM卡已插入。

GRMDEV软件使用之表达式介绍：

表达式是一个C语言的数值表达式，语法符合标准C语言规范，是C表达式的子集。表达式可以是单个变量名，也可以是常量，还可以是变量和操作符的运算式。

本产品支持条件表达式、参数表达式和赋值表达式。

u 常量：可用10进制或者16进制，如0.13   256000， 0x23AF。

注意十六进制开头的0x的x必须是小写，后面的A-F大小写均可。

u 条件表达式：用于报警触发条件、定时执行条件和事件触发条件中，表达式计算结果非0表示条件成立。

例如：(温度>20&&湿度>50)||开关1

u 参数表达式：用于短信报警和短信查询回送信息模板中，计算结果与类型有关。

u 赋值表达式：用于短信写变量、短信控制命令和事件控制中。

操作符

本系统支持以下几种常用的操作符。

操作符的优先级别如下：

GRMDEV软件使用之表达式举例：

1)   多个条件同时成立，符号&&表示2个条件需要同时成立。

(风机1故障)&&（风机1运行==0）

2)   任何一个条件成立，符号||表示2个条件只需要满足一个。

风机1故障||风机2故障

3)   组合条件判断，任何一个风机故障而且温度>50时成立

（风机1故障||风机2故障）&&（温度>50）

语法完全类似C语言表达式，可参考C语言相关规范。
